Linear Stage/선형 이송장치
  주요특징

■ Linear Stage(선형 이송장치)은 4가지의 제품군으로 분류
  1. Motorized Stage with Built-in controller and Linear encoders
  2. Motorized Stage with Built-in controller and Motor encoders
  3. Motorized with Built-in controller
  4. Motorized Stage
■ 제품별 주요 특징은 하단 설명 참조







  1. Motorized Stage with Built-in controller and Linear encoders
  ■ 75 ~ 600 mm travel
  ■ Up to 13 µm accuracy over 600 mm travel
  ■ 50 ~ 100 kg load capacity
  ■ Up to 205 mm/s speed and up to 300 N thrust
  ■ Built-in controller; daisy-chains with other Zaber products
  ■ Integrated linear encoders with 50 nm resolution provide slip/stall detection and position correction
  ■ Inline and parallel drive configurations
  ■ Custom versions available

2. Motorized Stage with Built-in controller and Motor encoders
  ■ 75, 150, 300, 450, 600 mm travel
  ■ 20 ~ 100 kg load capacity
  ■ Up to 840 mm/s speed and up to 300 N thrust
  ■ Built-in controller; daisy-chains with other Zaber products
  ■ Integrated, 500 CPR, motor mounted encoder provides slip/stall detection and recovery
  ■ Inline and parallel drive configurations
  ■ Ball screw and lead screw configurations
  ■ Custom versions available

3. Motorized with Built-in controller
  ■ 25, 50, 100, 150, 200 mm travel
  ■ 3 ~ 50 kg load capacity
  ■ Up to 104 mm/s speed and up to 55 N thrust
  ■ Built-in controller; daisy-chains with other Zaber products
  ■ Custom versions available

4. Motorized Stage
  ■ 10 ~ 1,550 mm travel
  ■ 3.5 ~100 kg load capacity
  ■ Up to 10 ~ 420 mm/s speed
  ■ Can be mounted in XY and XYZ configurations
  ■ Designed for use with a X-MCB1 Series stepper motor controller or any 2-phase stepper motor controller
  ■ Custom versions available






  Motorized Stage with Built-in controller and Linear encoders
Cat. No Model Description Unit Price(VAT별도) 납기 비고
M01-680-005 X-LRQ075AL-DE51-KX14C  linear stage 75 mm travel linear encoder and controller 1/EA

문의
 7 Day

M01-680-010 X-LRQ150AL-DE51-KX14C  linear stage 150 mm travel linear encoder and controller 1/EA

문의
 7 Day

M01-680-015 X-LRQ300AL-DE51-KX14C  linear stage 300 mm travel linear encoder and controller 1/EA

문의
 7 Day

M01-680-020 X-LRQ450AL-DE51-KX14C  linear stage 450 mm travel linear encoder and controller 1/EA

문의
 7 Day

M01-680-025 X-LRQ600AL-DE51-KX14C  linear stage 600 mm travel linear encoder and controller 1/EA

문의
 7 Day

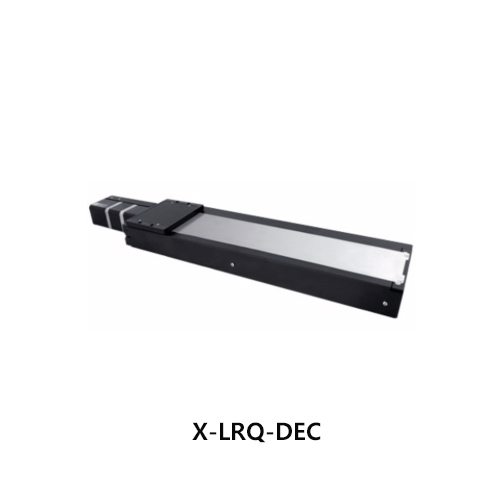

M01-680-030 X-LRQ075AL-DE51C-KX14C  covered linear stage 75 mm travel linear encoder and controller 1/EA

문의
 7 Day

M01-680-035 X-LRQ150AL-DE51C-KX14C  covered linear stage 150 mm travel linear encoder and controller 1/EA

문의
 7 Day

M01-680-040 X-LRQ300AL-DE51C-KX14C  covered linear stage 300 mm travel linear encoder and controller 1/EA

문의
 7 Day

M01-680-045 X-LRQ450AL-DE51C-KX14C  covered linear stage 450 mm travel linear encoder and controller 1/EA

문의
 7 Day

M01-680-050 X-LRQ600AL-DE51C-KX14C  covered linear stage 600 mm travel linear encoder and controller 1/EA

문의
 7 Day

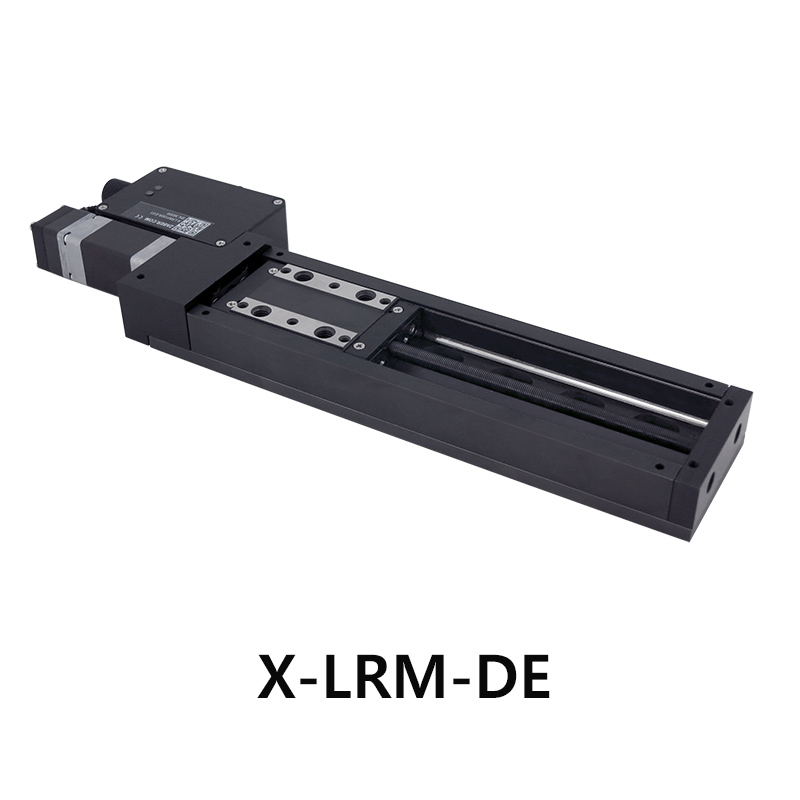

M01-680-055 X-LRM100A-DE51-KX14A  linear stage 100 mm travel linear encoder and controller 1/EA

문의
 7 Day

M01-680-060 X-LRM150A-DE51-KX14A  linear stage 150 mm travel linear encoder and controller 1/EA

문의
 7 Day

M01-680-065 X-LRM200A-DE51-KX14A  linear stage 200 mm travel linear encoder and controller 1/EA

문의
 7 Day

  Motorized Stage with Built-in controller and Motor encoders
Cat. No Model Description Unit Price(VAT별도) 납기 비고

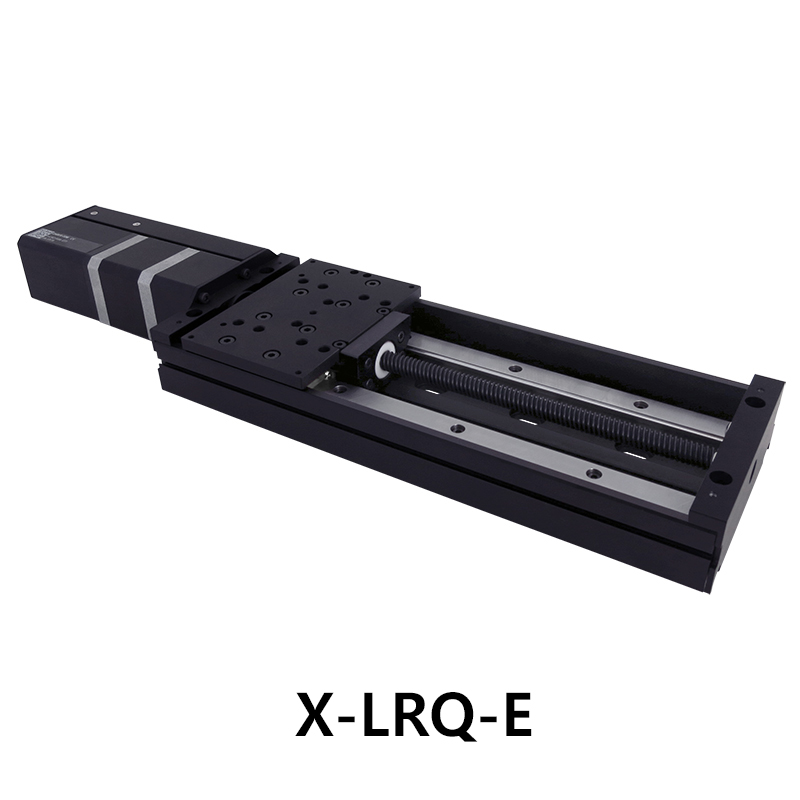

M01-680-090 X-LRQ075AL-E01-KX14C  linear stage lead-screw driven 75 mm travel motor encoder and controller 1/EA

문의
 7 Day

M01-680-095 X-LRQ150AL-E01-KX14C  linear stage lead-screw driven 150 mm travel motor encoder and controller 1/EA

문의
 7 Day

M01-680-100 X-LRQ300AL-E01-KX14C  linear stage lead-screw driven 300 mm travel motor encoder and controller 1/EA

문의
 7 Day

M01-680-105 X-LRQ450AL-E01-KX14C  linear stage lead-screw driven 450 mm travel motor encoder and controller 1/EA

문의
 7 Day

M01-680-110 X-LRQ600AL-E01-KX14C  linear stage lead-screw driven 600 mm travel motor encoder and controller 1/EA

문의
 7 Day

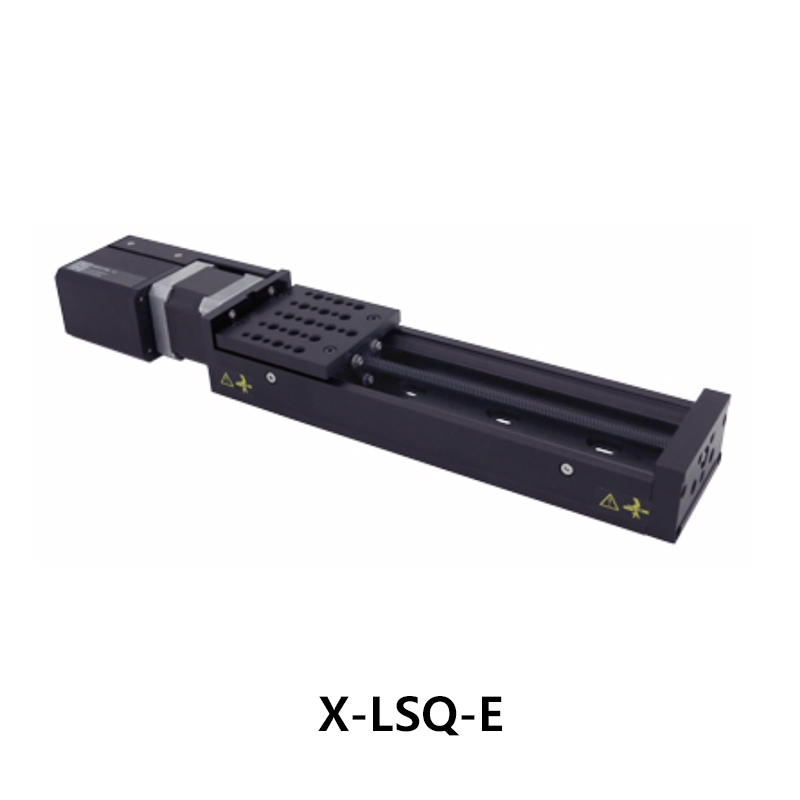

M01-680-115 X-LSQ075A-E01-KX14C  linear stage 75 mm travel motor encoder and controller 1/EA

문의
 7 Day

M01-680-120 X-LSQ150A-E01-KX14C  linear stage 150 mm travel motor encoder and controller 1/EA

문의
 7 Day

M01-680-125 X-LSQ300A-E01-KX14C  linear stage 300 mm travel motor encoder and controller 1/EA

문의
 7 Day

M01-680-130 X-LSQ450A-E01-KX14C  linear stage 450 mm travel motor encoder and controller 1/EA

문의
 7 Day

M01-680-135 X-LSQ600A-E01-KX14C  linear stage 600 mm travel motor encoder and controller 1/EA

문의
 7 Day

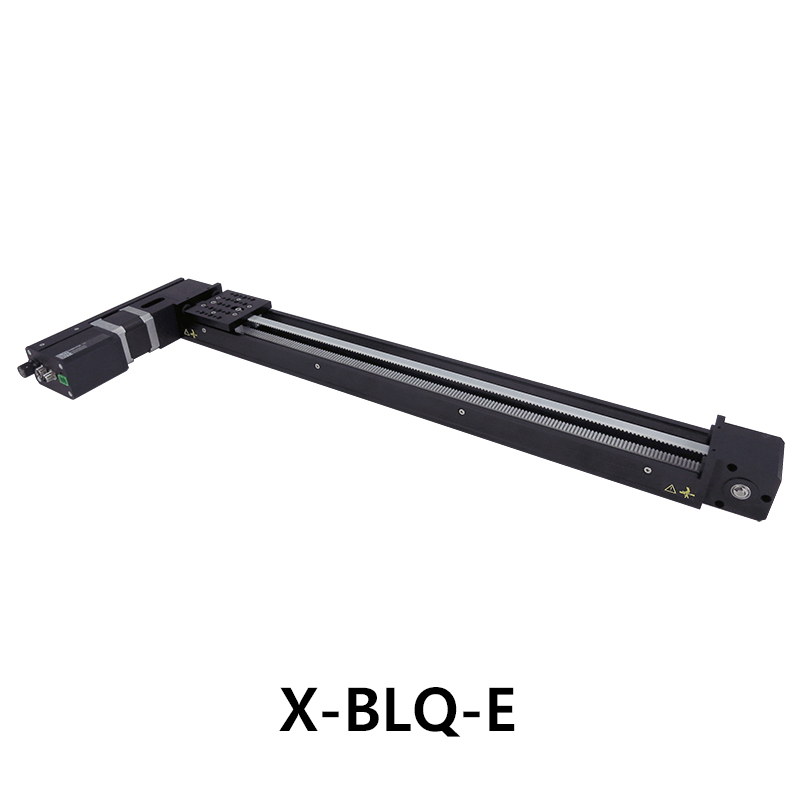

M01-680-140 X-BLQ0070-E01-KX14C-SN2  linear stage belt-driven 70 mm travel motor encoder and controller 1/EA

문의
 7 Day

M01-680-145 X-BLQ0295-E01-KX14C-SN2  linear stage belt-driven 295 mm travel motor encoder and controller 1/EA

문의
 7 Day

M01-680-150 X-BLQ0595-E01-KX14C-SN2  linear stage belt-driven 595 mm travel motor encoder and controller 1/EA

문의
 7 Day

M01-680-155 X-BLQ1495-E01-KX14C-SN2  linear stage belt-driven 1495 mm travel motor encoder and controller 1/EA

문의
 7 Day

M01-680-160 X-BLQ2095-E01-KX14C-SN2  linear stage belt-driven 2095 mm travel motor encoder and controller 1/EA

문의
 7 Day

M01-680-165 X-BLQ3000-E01-KX14C-SN2  linear stage belt-driven 3000 mm travel motor encoder and controller 1/EA

문의
 7 Day

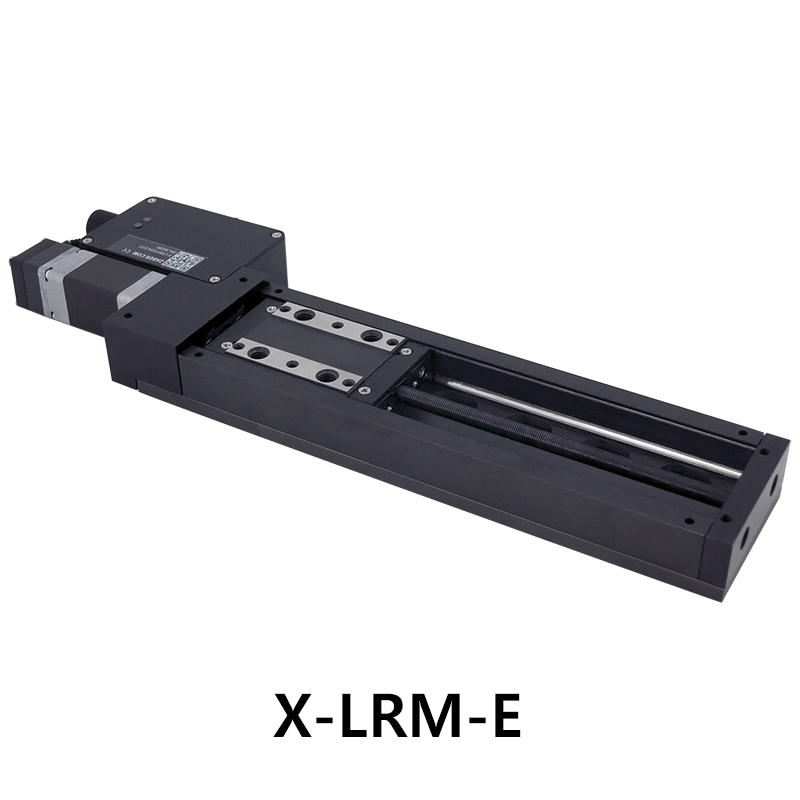

M01-680-170 X-LRM025A-E03-KX14A  linear stage 25 mm travel motor encoder and controller 1/EA

문의
 7 Day

M01-680-175 X-LRM050A-E03-KX14A  linear stage 50 mm travel motor encoder and controller 1/EA

문의
 7 Day

M01-680-180 X-LRM100A-E03-KX14A  linear stage 100 mm travel motor encoder and controller 1/EA

문의
 7 Day

M01-680-185 X-LRM150A-E03-KX14A  linear stage 150 mm travel motor encoder and controller 1/EA

문의
 7 Day

M01-680-190 X-LRM200A-E03-KX14A  linear stage 200 mm travel motor encoder and controller 1/EA

문의
 7 Day

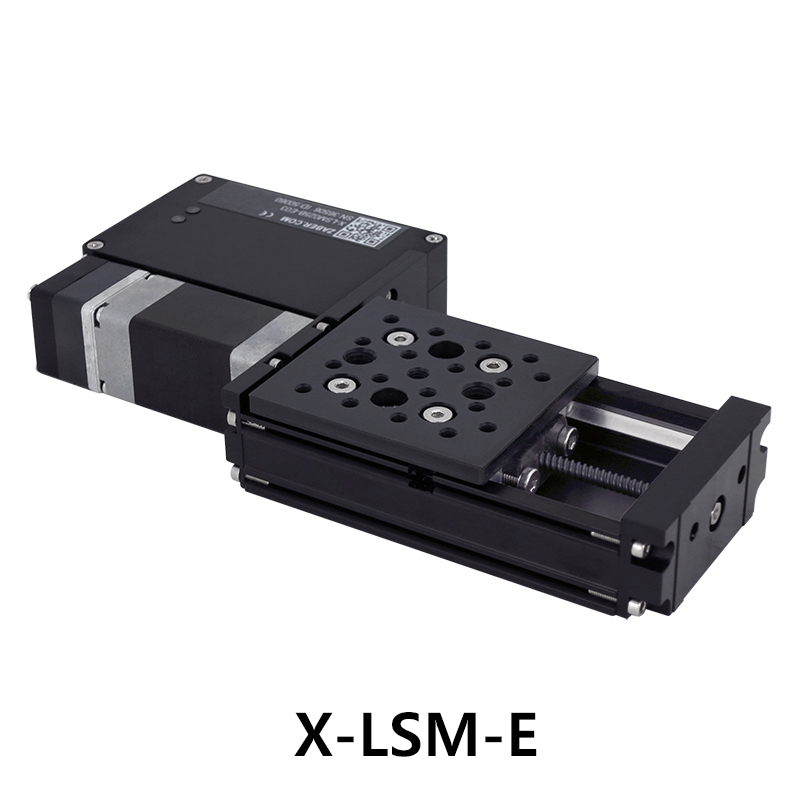

M01-680-195 X-LSM025A-E03-KX14A  linear stage plus manual control 25 mm travel motor encoder and controller 1/EA

문의
 7 Day

M01-680-200 X-LSM050A-E03-KX14A  linear stage plus manual control 50 mm travel motor encoder and controller 1/EA

문의
 7 Day

M01-680-205 X-LSM100A-E03-KX14A  linear stage plus manual control 100 mm travel motor encoder and controller 1/EA

문의
 7 Day

M01-680-210 X-LSM150A-E03-KX14A  linear stage plus manual control 150 mm travel motor encoder and controller 1/EA

문의
 7 Day

M01-680-215 X-LSM200A-E03-KX14A  linear stage plus manual control 200 mm travel motor encoder and controller 1/EA

문의
 7 Day

  Motorized with Built-in controller
Cat. No Model Description Unit Price(VAT별도) 납기 비고

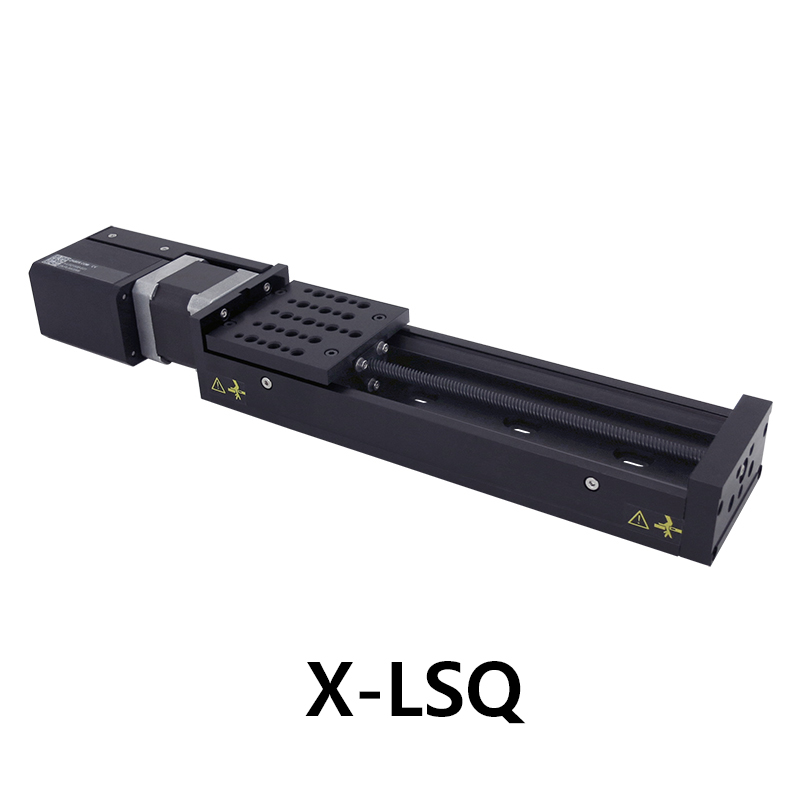

M01-680-240 X-LSQ075A-KX14C  linear stage 75 mm travel controller 1/EA

문의
 7 Day

M01-680-245 X-LSQ150A-KX14C  linear stage 150 mm travel controller 1/EA

문의
 7 Day

M01-680-250 X-LSQ300A-KX14C  linear stage 300 mm travel controller 1/EA

문의
 7 Day

M01-680-255 X-LSQ450A-KX14C  linear stage 450 mm travel controller 1/EA

문의
 7 Day

M01-680-260 X-LSQ600A-KX14C  linear stage 600 mm travel controller 1/EA

문의
 7 Day

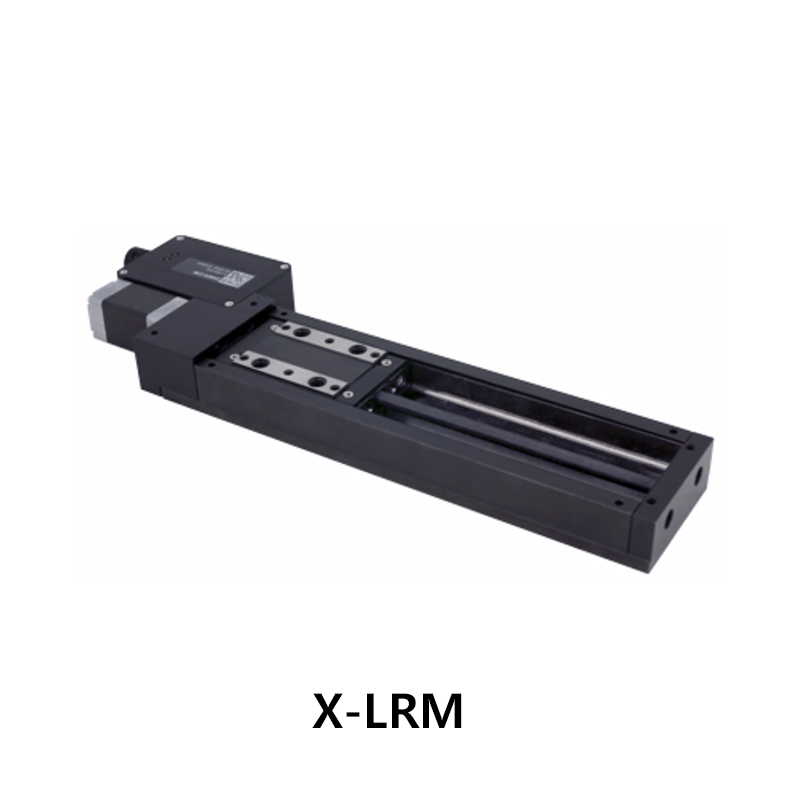

M01-680-265 X-LRM025A-KX14A  linear stage 25 mm travel controller 1/EA

문의
 7 Day

M01-680-270 X-LRM050A-KX14A  linear stage 50 mm travel controller 1/EA

문의
 7 Day

M01-680-275 X-LRM100A-KX14A  linear stage 100 mm travel controller 1/EA

문의
 7 Day

M01-680-280 X-LRM150A-KX14A  linear stage 150 mm travel controller 1/EA

문의
 7 Day

M01-680-285 X-LRM200A-KX14A  linear stage 200 mm travel controller 1/EA

문의
 7 Day

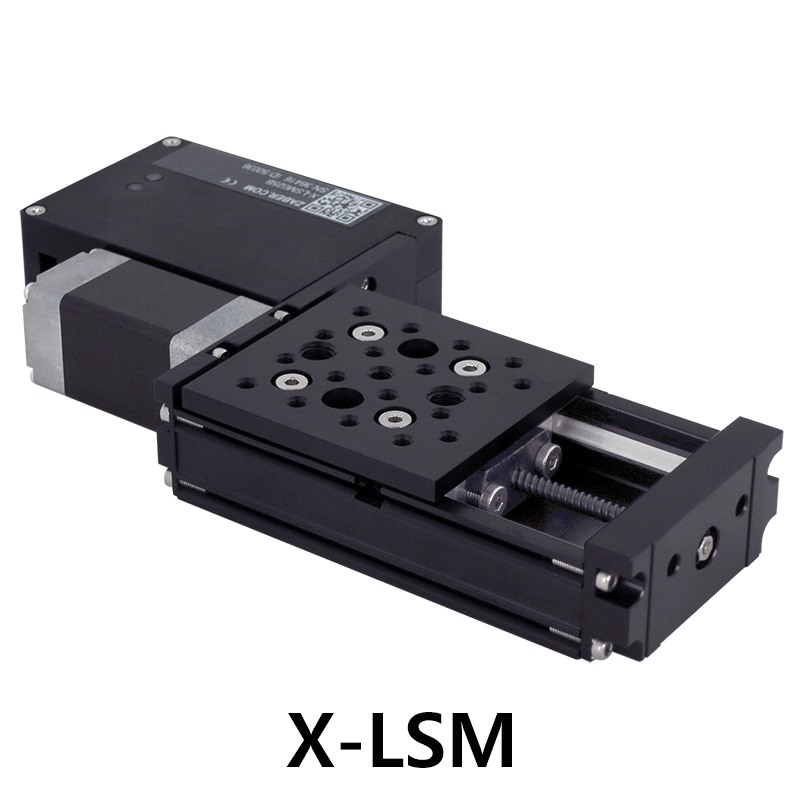

M01-680-290 X-LSM025A-KX14A  linear stage plus manual control 25 mm travel controller 1/EA

문의
 7 Day

M01-680-295 X-LSM050A-KX14A  linear stage plus manual control 50 mm travel controller 1/EA

문의
 7 Day

M01-680-300 X-LSM100A-KX14A  linear stage plus manual control 100 mm travel controller 1/EA

문의
 7 Day

M01-680-305 X-LSM150A-KX14A  linear stage plus manual control 150 mm travel controller 1/EA

문의
 7 Day

M01-680-310 X-LSM200A-KX14A  linear stage plus manual control 200 mm travel controller 1/EA

문의
 7 Day

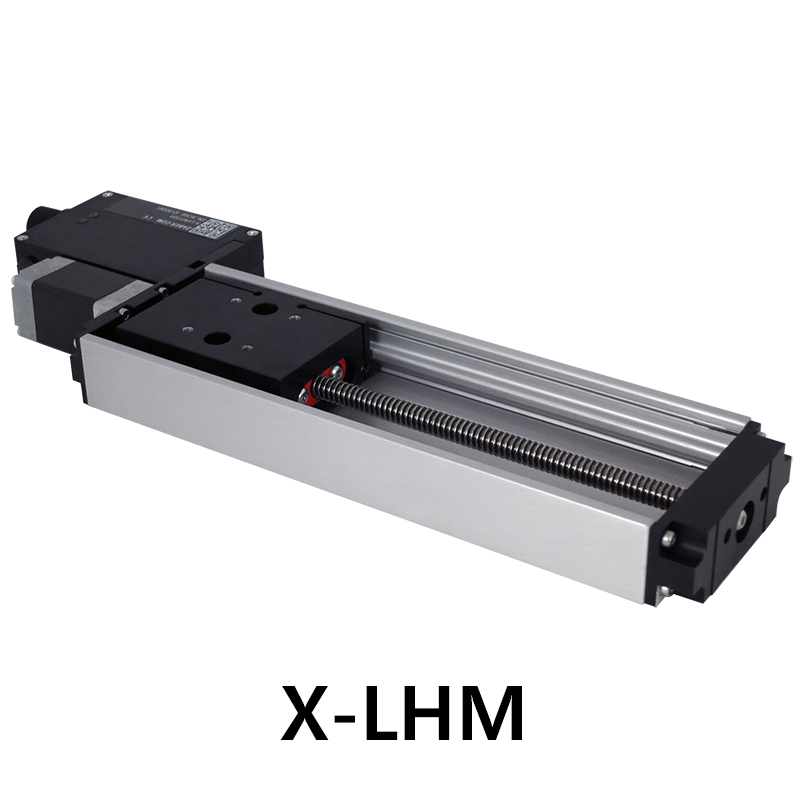

M01-680-315 X-LHM025A-KX14A  linear stage plus manual control 25 mm travel controller 1/EA

문의
 7 Day

M01-680-320 X-LHM050A-KX14A  linear stage plus manual control 50 mm travel controller 1/EA

문의
 7 Day

M01-680-325 X-LHM100A-KX14A  linear stage plus manual control 100 mm travel controller 1/EA

문의
 7 Day

M01-680-330 X-LHM150A-KX14A  linear stage plus manual control 150 mm travel controller 1/EA

문의
 7 Day

M01-680-335 X-LHM200A-KX14A  linear stage plus manual control 200 mm travel controller 1/EA

문의
 7 Day

  Motorized Stage
Cat. No Model Description Unit Price(VAT별도) 납기 비고

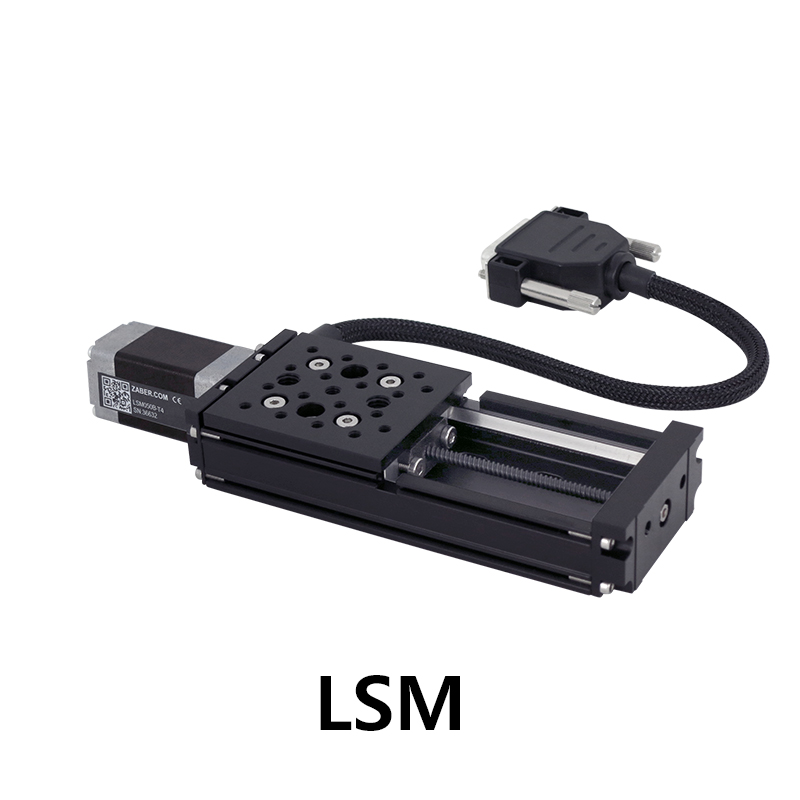

M01-680-350 LSM025A-T4-MC04  linear stage 25 mm travel (controller required) 1/EA

문의
 7 Day

M01-680-355 LSM050A-T4-MC04  linear stage 50 mm travel (controller required) 1/EA

문의
 7 Day

M01-680-360 LSM100A-T4-MC04  linear stage 100 mm travel (controller required) 1/EA

문의
 7 Day

M01-680-365 LSM150A-T4-MC04  linear stage 150 mm travel (controller required) 1/EA

문의
 7 Day

M01-680-370 LSM200A-T4-MC04  linear stage 200 mm travel (controller required) 1/EA

문의
 7 Day

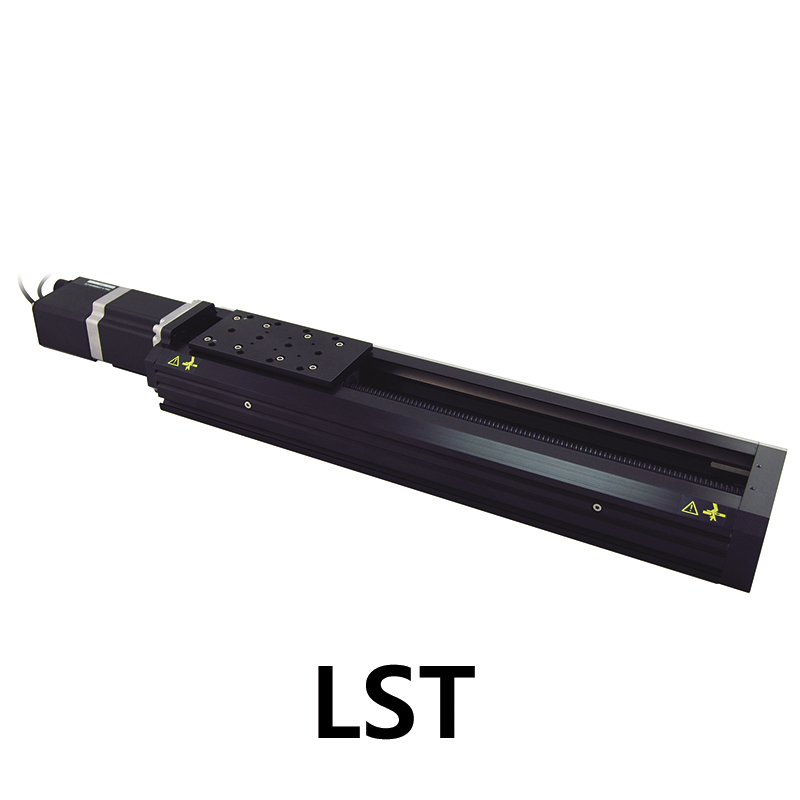

M01-680-375 LST0250A-T3-MC03  linear stage 250 mm travel 1/EA

문의
 7 Day

M01-680-380 LST0500A-T3-MC03  linear stage 500 mm travel 1/EA

문의
 7 Day

M01-680-385 LST0750A-T3-MC03  linear stage 750 mm travel 1/EA

문의
 7 Day

M01-680-390 LST1000A-T3-MC03  linear stage 1000 mm travel 1/EA

문의
 7 Day

M01-680-395 LST1500A-T3-MC03  linear stage 1500 mm travel 1/EA

문의
 7 Day

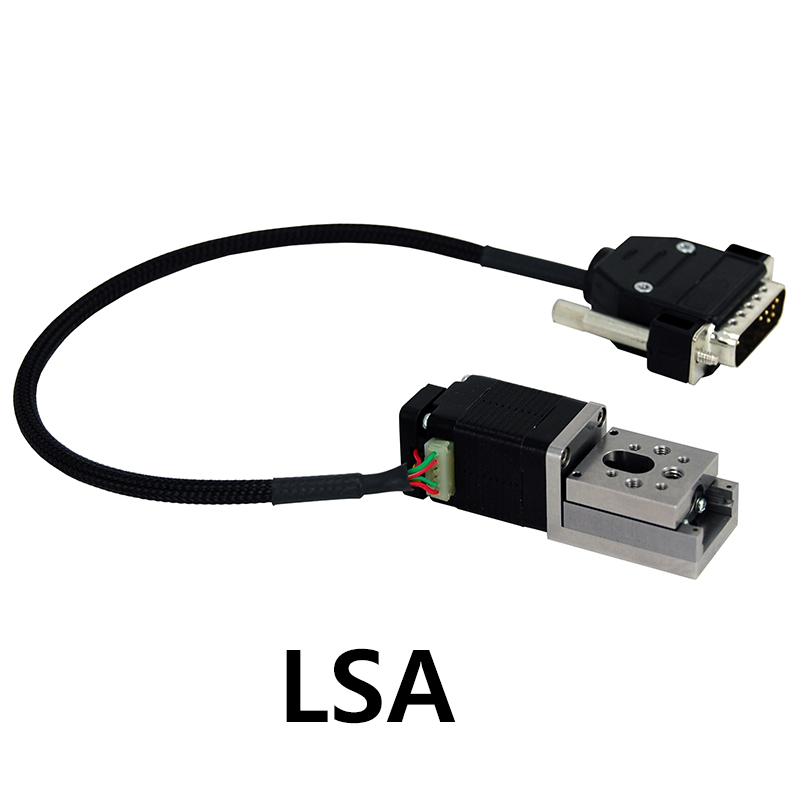

M01-680-400 LSA10A-T4-MC04  linear stage 10 mm travel (controller required) 1/EA

문의
 7 Day

M01-680-405 LSA25A-T4-MC04  linear stage 25 mm travel (controller required) 1/EA

문의
 7 Day
